高面板堆石坝水下渗漏综合验证工程

【工程背景】

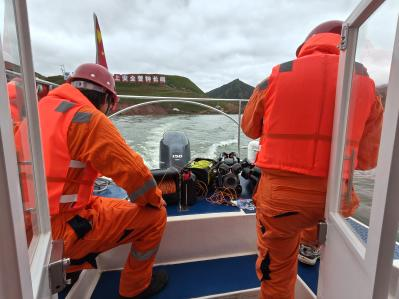

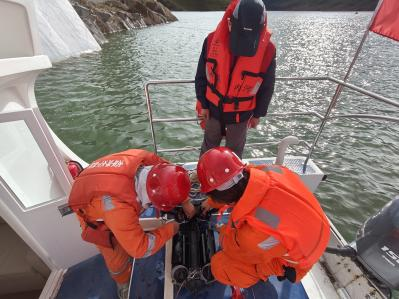

某211 m级混凝土面板堆石坝运行5年后，左右岸周边缝及水平缝出现疑似渗漏点，需在高水位、低能见度条件下完成毫米级渗漏验证，为后续防渗修复提供精准依据。2024年9月利用双ROV系统实施“空-水”协同检测，用时5天完成全坝关键部位普查。

【实施范围与内容】

1.检测区段

l左右岸周边缝

l水平缝

l坝肩趾板端头

l面板30块，总面积约1.7万m²

2.检测重点

l渗漏入口定位、喷墨示踪验证

l面板错台、裂缝、破损排查

l淤积及工业垃圾清理前后比对

【技术路线】

ROV初扫→疑点标记→喷墨示踪→激光复测→高清取证→BIM落图

【主要成果】

1.数字大坝档案

建立1.7万m²面板毫米级三维模型，所有接缝、渗漏点全部坐标化。

2.缺陷清单

l渗漏

l结构

l淤积

【技术亮点】

1.零放空验证：库水位保持高程3265 m，避免1.2亿m³放空损失；

2.双机协同：W6深区精细作业+P200 PRO浅区快速巡检，效率提升60 %；

3.喷墨+激光：现场即刻判定渗漏通道，定位误差<5 cm；

4.全过程可视：4K影像+云端同步，业主实时远程监控。

【总结】

5天完成211 m级高坝关键渗漏验证，确认1处需修复隐患，其余结构安全。项目形成了“空-水”协同、零放空、毫米级精度的面板堆石坝水下检测标准化范式，可直接推广至同类型高坝运维。
