高面板堆石坝水下综合“体检”工程

【工程背景】

某多年电站主坝高185 m，混凝土面板总面积约20 000 m²，最大检测水深58 m。受高水头、大温差及泥沙磨蚀影响，面板及止水系统存在潜在开裂、脱空、渗漏等隐患。2024年汛前，采用“潜水员+ROV”双模式完成全坝水下普查，为后续补强加固提供毫米级数据支撑。

【实施范围与内容】

1.检测分区

l一期面板

l二期面板

l破损重点区

l进水塔、泄洪洞、尾水塔及量水堰等附属结构

2.检测重点

l面板裂缝、塌陷、脱空、错台

l周边缝、垂直缝止水破损与渗漏

l冲刷坑、淤积厚度及金属结构腐蚀

【技术路线】

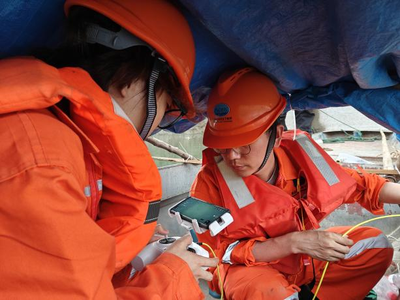

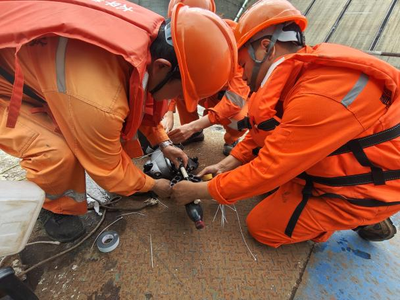

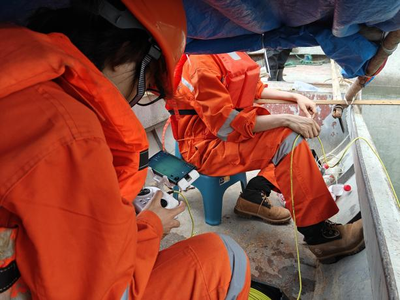

测前网格布控→ROV扫查→潜水员精查→喷墨示踪→缺陷复测→标识牌固定→内业建模→出具报告

【主要成果】

1.数字面板档案

建立20 000 m²高分辨率三维网格模型，裂缝、脱空、渗漏点位全部落图。

2.缺陷清单

l裂缝

l脱空

l止水破损

l淤积

3.修复建议

l脱空区：注浆加固+柔性止水复合修复；

l裂缝：表面封闭+灌浆补强；

l止水：局部更换盖片+压条紧固；

l清淤：结合机组检修期机械+人工联合清理。

【技术亮点】

l“双机+双人”协同：ROV先扫查，潜水员复测，检测效率提升3倍，漏检率<1 %。

l喷墨示踪+激光测距：现场即刻判断渗漏通道，裂缝宽度读数精度0.5 mm。

l全程可追溯：每处缺陷均设置不锈钢标识牌（高程、坐标、缺陷编号），方便后续年度比对。

l安全零事故：双路供气+备用气瓶+减压舱，50 m以上深潜严格执行阶梯减压，潜水医生全程在线。

【总结】

项目历时25天完成全坝水下系统检查，累计获取4K视频1.2 TB、激光测点4 600组。成果已直接用于2024年度面板加固设计招标，较传统单潜水检测缩短工期40 %，节约直接成本约30 %，为同类高面板堆石坝运维提供了“空地水”一体化检测范式。
