核电冷源取水隧道淤积厚度检测工程

【工程背景】

某核电厂A、B列取水隧道（φ3.8 m×250 m）已运行多年，内部淤积情况不明，直接影响冷源系统安全。大修窗口期内，需在不排水、不中断运行的条件下完成精确测淤，为后续清淤及运行维护提供数据支撑。

【实施范围与内容】

1.检测区段

l隧道全长250 m，两端各取50 m代表性区段；

lA列3个作业点（A1、A2、延伸段）、B列3个作业点（B1、B2、延伸段），共6段300 m检测里程。

2.检测重点

l底部淤积厚度及分布

l延伸段喇叭口高淤积风险区

l淤沙成分与可清淤量估算

【技术路线】

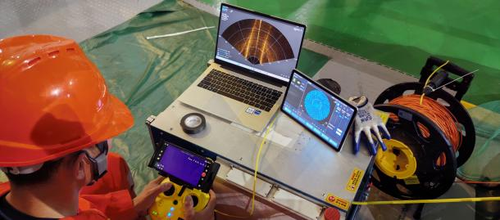

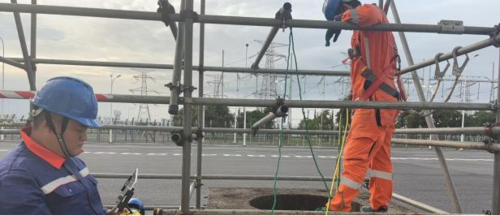

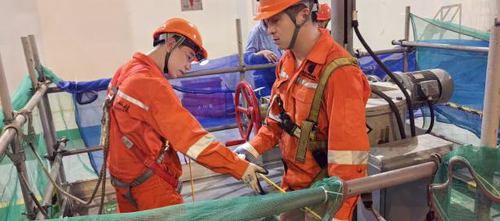

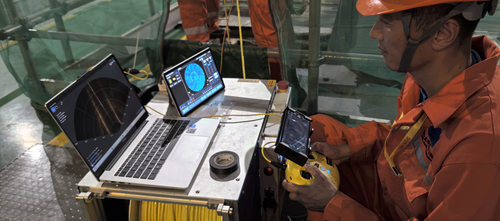

人孔隔离→ROV下放→声呐360°扫描→实时淤积剖面→激光尺复核→数据云端同步→现场判读→出具报告

【主要成果】

1.数字淤积图

6段隧道生成1 m间隔淤积纵断面图，直观展示“喇叭口高、泵房低”的淤积梯度。

2.淤积统计

lB列：泵房-拦污栅256–537 mm；拦污栅-泵房306–508 mm；延伸段680–1635 mm；

lA列：泵房-拦污栅779–1 021 mm；拦污栅-泵房30–1309 mm；延伸段1038–1 510 mm；

l最大淤积位于B列延伸段1 635 mm，占隧道内径43 %，已触发清淤阈值。

【技术亮点】

1.零中断检测：ROV+声呐组合无需停泵排水，单次作业≤4 h，不影响机组运行。

2.双机互备：主备ROV+两套声呐系统，任一设备故障10 min内切换，确保数据连续性。

3.毫米级测淤：管道动力声呐与激光尺交叉验证，误差<5 cm，满足核电精细化管理需求。

4.全程可视化：4K影像同步记录淤沙界面，为后续工艺优化提供直观依据。

【总结】

项目在大修窗口期内高效完成300 m隧道淤积检测，发现并量化6处高风险淤积区，直接指导180 m³精准清淤。方案可复制至同类型核电、火电循环水取排水隧道，实现“不停机、高精度、低风险”的冷源安全保障。
