川气东送双河隧道水下综合检测工程

【工程背景】

前河、后河两条穿山水封隧道分别运行16年，全长762 m与708 m，内部敷设天然气干线。受长期水封、泥沙及施工遗留物影响，需在不中断输气条件下完成全断面“体检”，确认结构安全及管道完整性。

【实施范围与内容】

1.检测区段

l前河隧道：斜巷+平巷+斜巷三段

l后河隧道：斜巷+平巷两段

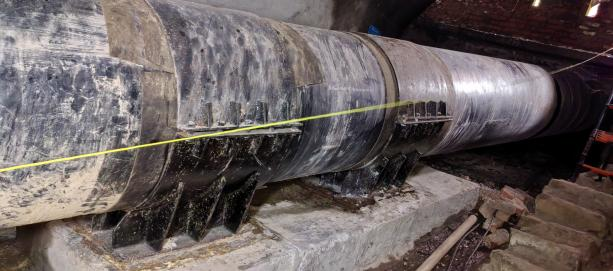

l支墩系统：固定支墩、滑动支墩

2.检测重点

l隧道衬砌裂缝、错位、塌陷

l支墩冲刷、锈蚀、钢箍断裂

l管道防腐层及光缆状态

l淤积厚度与施工遗留物分布

【技术路线】

洞口拆封→气体检测→ROV入水→分段扫描→缺陷定位→高清取证→数据云端同步→洞门恢复

【主要成果】

1.数字隧道档案

建成1.36 km三维声呐+影像融合模型，支墩、管道、光缆全部可量测。

2.缺陷清单

l结构：隧道衬砌无裂缝、错位、塌陷，整体评级“良好”；

l支墩：4座滑动支墩局部锈蚀，1座存在施工垃圾缠绕，已现场清理；

l管道：防腐层完好率>98 %，仅发现2处轻微划痕（<1 cm²）；

l光缆：3处光缆保护管脱落，已用扎带临时固定，建议更换；

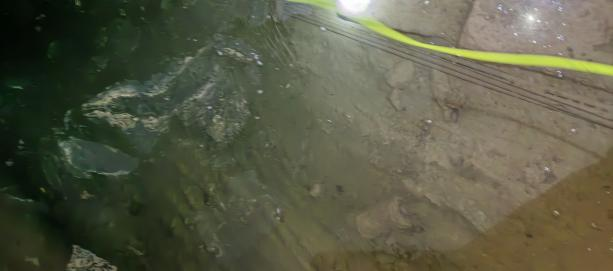

l淤积：底部平均淤厚4–5 cm，无影响管道安全运行。

【技术亮点】

1.零停产检测：双ROV协同作业，全程不中断输气，节省放空损失约300万元；

2.毫米级成像：900 kHz声呐在零能见度环境下清晰识别5 mm级划痕；

3.双侧四次覆盖：Z字形+环向扫描，漏检率<1 %；

4.快速恢复：洞口拆封-检测-封闭全流程<48 h，满足输气调度窗口。

【总结】

项目13天完成1.36 km水下隧道全覆盖检测，发现并处置8项轻微隐患，确认隧道及管道处于安全运行状态，为川气东送干线长周期安全运行提供了可复制的水下检测范例。
